符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本儀器采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。

指標

1．測量參數及范圍試驗電壓： KV

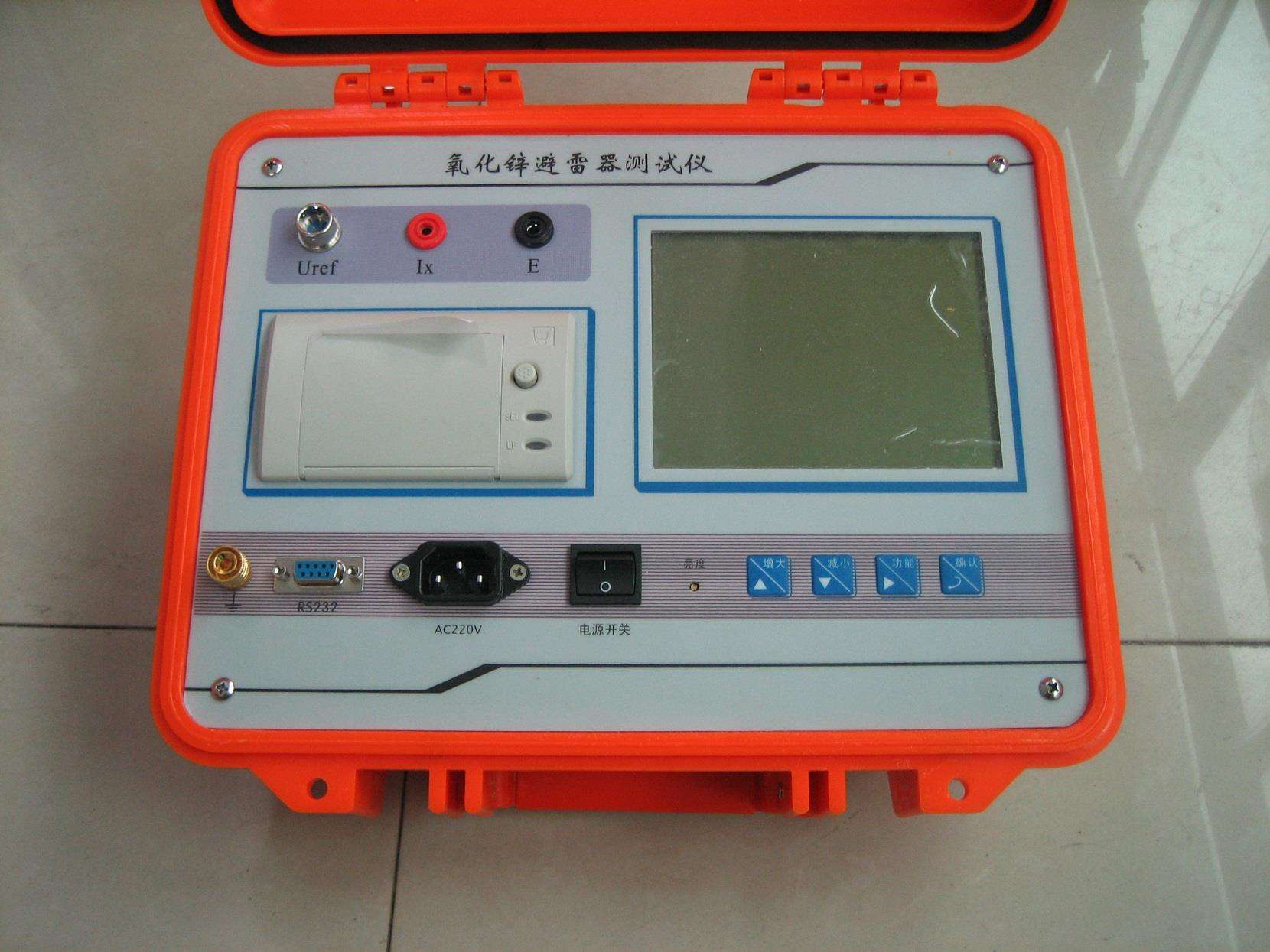

氧化鋅避雷器阻性電流帶電測試儀
三次諧波電壓： KV
全電流（峰值）： 0－20 mA
三次諧波電流： 0－20 mA
阻性電流（峰值）： 0－20 mA
阻性電流峰值： 0－20 mA
容性電流（峰值）： 0－20 mA
避雷器功耗： 0－8W
除顯示上述各測量值外，還可顯示電壓及全電流的波形。
2．測量誤差：
試驗電壓： ±2%
全電流： ±2%
阻性電流： ±5%
容性電流： ±5%
避雷器功耗： ±5%
3．輸入信號：
電壓信號（PT的低壓測）： AC 5 ~ 200V
電流信號： AC 0 ~ 20mA
4．工作電源：
AC 220V±10% 50Hz
5. 電池連續工作時間： 8小時以上
6. 電池充電時間： 6小時以上
7. 儀器尺寸： 34cm×22cm×20cm
8. 儀器重量： 5kg(不含電纜箱)

模式

1. 有線模式：
儀器輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

性能	<75°	75°~77°	78°~80°	81°~83°	84°~89°	>89°
Φ	劣	差	中	良	優	有干擾

實際上Φ<80°時應當引起注意。
接地:
測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。
參考電壓
參考電壓信號線一端插入參考電壓插座，另一端接被測相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線?？拷鼉蓚€小夾子處各有一只0.1A保險管，用于防止意外燒斷PT保險絲。0.1A保險管損壞后應更換相同規格保險管。
2. 感應模式：
在MOA底座上設置電場感應傳感器，其感應電流超前電場強度（母線電壓）90°，經過積分運算后與電場強度或母線電壓同相位，因此可以用電場感應傳感器的信號作為測量參考。儀器輸入電場感應傳感器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）。
使用B相感應信號作參考
因為A/C兩個邊相對B相底座的電場影響抵消，應將感應板設置到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設置到A/C相MOA底座上。
