達瑞電氣為您推薦：

電纜故障定位儀是本公司主要針對電纜故障準確定點而開發,具有高抗干擾性、高靈敏度的電纜故障準確定點測試儀器。本儀器采用低噪聲設計和高性能的數字濾波器相結合，采用FIR濾波器，同時聲磁同步定點與跨步電壓多種工作模式集于一體，使得電纜故障的準確定點有了更多的途徑。采用4.3寸高亮OLED彩色液晶顯示器，使得在室外也清晰可見，直觀簡易的圖形顯示和一鍵式的操作模式，對各類電纜故障可準確、迅速地進行定點。

【功能特點】

1.數據顯示部分采用了高亮的4.3寸OLED彩色液晶顯示器，使得顯示界面更加清晰。

2.功能及參數調節部分采用的是一鍵式的可編程的脈沖編碼鍵盤，使得操作面板更加簡潔，同時

操作更加方便。

3.本儀器將對音頻部分的波形進行實時采集并顯示出來，可以通過觀察重復性的波形特征及距離軸大致觀察故障點的距離，并且觀察波形操作者不易疲勞。

4.在聲磁定點模式中有單次及連續模式，如果放電頻率太快，間隙時間太短，用戶可以選擇單次模式對一次放電波形等相關數據進行仔細分析，同時單次模式下支持波形翻頁。

5.在聲波信號采集中采用了4種濾波頻帶，低頻帶、中頻帶、高頻帶及全頻帶，用戶根據現場的實際情況可進行選擇。

6.跨步電壓部分采用波形顯示，對于信號進行連續采樣刷新，這樣用戶對于信號的連續性分析及突跳信號的分辨增強。

7.跨步電壓部分多個檔位細分，在調節過程中自動對于大信號進行衰減，保證測試范圍內的最大電壓幅度輸入時，顯示信號不限幅。

8.音頻部分濾波處理采用FIR數字濾波技術，使得特征頻帶更加的明顯，濾波性能更佳。

9.故障點的距離顯示，在0--25m范圍之內可以顯示故障點的距離

10.在連續模式下，可以顯示15m距離內的壓縮波形，在單次模式下，可對15m距離內的波形進行展開分析。

【技術參數】

1.84dB最大音量限制

2.顯示故障距離，最大25m

3.音頻測試精度0.1m

4.音頻波形顯示（15m）

5.電磁強度顯示：矩形條顯示，數字顯示，最大值記錄功能

6.自動檢測脈沖信號

7.跨步電壓波形顯示

8.跨步電壓多檔位增益調節

9.顯示：4.3寸高亮OLED顯示器，分辨率為480×272

10.連續使用時間7h左右

11.音頻增益大于110dB

12.頻率范圍：100Hz---1500Hz

13.低通：100---400Hz  帶通：150---600Hz  高通：200---1500Hz

14.跨步電壓靈敏度：0.1mV---75V

15.隔離干擾：50Hz、DC

16.體積：240mm×130mm×120mm

17.重量：≤1.4kg

18.電池：12節充電電池

【功能與特點】

1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。

2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。

3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。

4．8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。

5．具有采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。

6．具有計算機通訊接口，可方便將數據及圖形保存在計算機內。

7．無測試盲區。

8．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。

【主要性能指標】

1．測試方法：低壓脈沖法、高壓閃絡法；

2．沖擊高壓：低于35KV電力電纜；

3．數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz；

4．測試距離：＞30Km；

5．讀數分辨率：小于1m；

6．系統測試精度：小于50cm；

7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形；

9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；

10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作；

11．工作條件：溫度-10℃～+45℃，相對濕度 90%。

高壓信號單元：超輕型高頻高壓信號發生器

【功能與特點】

1．有電壓調節及自動穩壓功能。

2．采用開關電源電子升壓。體積小、重量輕。

3．具有開路、短路自動保護功能。

4．輸出電壓顯示為彩色液晶屏羅盤式動態顯示。

5．功能完善可靠，接線簡單。

6．箱體采用工程塑料絕緣材料。

【主要性能指標】

1.輸出電壓：≤36KV負直流

2.工作電壓：220V±10% 50Hz

3.顯示電壓值誤差：＜±2%

4.輸出電流：≤40mA

5.工作溫度：-10℃～50℃

6.工作濕度（相對）：≤80%

7.放電能量：≤1200J/5S（標配4μF外置電容，可定制）

8.最小放電周期：3秒

9.最大功率：＜1.5KVA

10.海拔高度：3000米以下

11.體積：43cmx38cmx23cm

12.重量：11kg

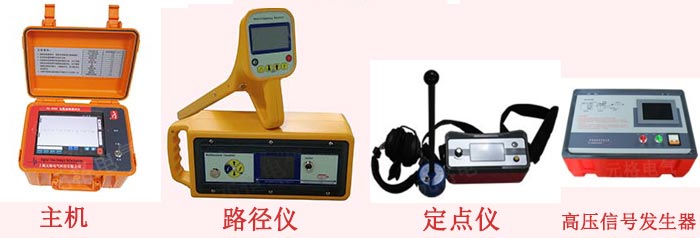

電力智能電纜故障測試儀配套組成圖：

注：以上產品信息、技術參數達瑞公司為您整理發布
