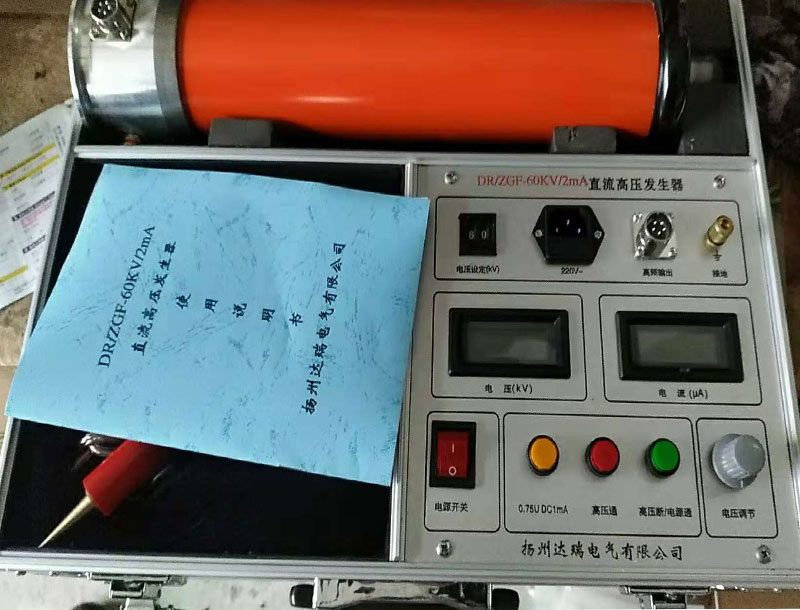

60KV2mA直流高壓發生器點擊次數：2754
發布時間：2019-07-26 17:51:54 |
|---|
直流高壓發生器120KV60KV/2mA5mA10mA資質用試驗操作詳解
1、手動升壓模式
開機后，進入主菜單，旋動設置控制桿使光標指向“手動升壓”選項，點擊控制桿，進入手動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。先按高壓通按鈕，紅燈亮起后，再旋動旋鈕，當電壓升至試驗電壓設定值，計時器開始計時，計時完畢后系統將自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢；如果電壓未達到設定的試驗電壓值時，按下0.75UDC-1mA按鈕，則系統會自動降壓到當前電壓值的0.75倍，然后以設定的加壓時間倒計時，計時完畢后，系統自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
2、自動升壓模式
開機后，進入主菜單，旋動設置控制桿使光標指向“自動升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
直流高壓發生器120KV60KV/2mA5mA10mA資質用產品規格
|
規 格 技術參數 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 級 |
|
輸出電壓(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
輸出電流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
輸出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充電電流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
機箱重量(kg) |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍壓筒高度(mm) |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍壓重量(kg) |
6.3 |
9.8 |
12 |
7.6 |
12.6 |
設備成套性：
1、高壓發生器主機 1臺
2、電源操作箱 1臺
3、測試線 1套
4、數字微安表 1只
5、伸縮型放電棒 1支
6、電源線 1根
7、保險絲 3只
8、產品使用說明書 1份
9、產品合格證（保修卡） 1份
