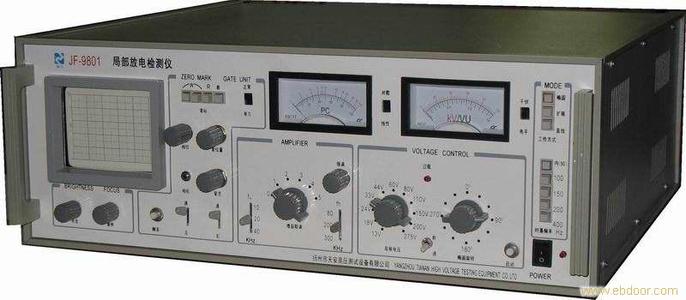

便攜式局部放電測試儀專業生產

產品簡介：

  是根據當今國內外局放儀研究領域的先進理論，采用了先進技術和先進電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

技術指標：

一、主機參數

1、可測試品的電容量范圍6pF~250µF

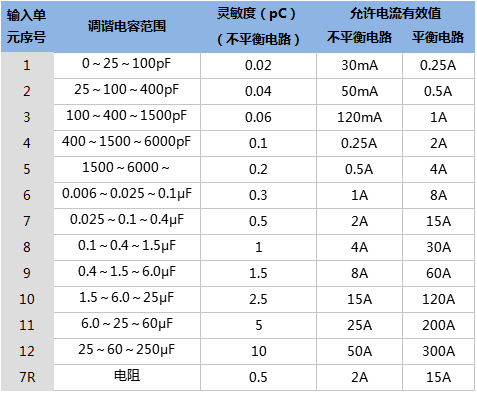

2、檢測靈敏度及允許電流（見表1）

3、橢圓掃描時基

（1）頻率50（內）、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉360°
（3）工作方法：橢圓——擴展——直線
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置
4、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋鈕
5、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
6、時間窗
（1）窗寬：可調，50HZ下15°～  150°
（2）窗位置：每一窗可旋轉0°～ 170°

（3）兩個時間窗可分別或同時開
7、脈沖峰值表
（1）線性刻度指針式表頭0—100  誤差±5%（以滿刻度計）
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）
（3）數字表頭：以3位半LED數字表顯示0—100  誤差：±3%（以滿刻度計）
8、試驗電壓表
（1）量程100kV（用100kV電壓表電阻R）
（2）顯示：3位半數字電壓表
（3）誤差：±3%
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符
（2）零標志與所有橢圓掃描頻率相*
10、結構
（1）體積530×550×220mm3
（2）重量：約22kg
