JY變頻介質損耗測試儀技術指標
１．環境溫度：０～４0℃（液晶屏應避免長時日照）
２．相對濕度：３0％～７0％
３．供電電源：電壓：２２０Ｖ±１0％，頻率：５0±１Ｈz
４．外形尺寸：長×寬×高＝490mm×300mm×390mm
５．重量：約18Ｋg
６．輸出功率：1ＫVA
７．顯示分辨率：４位
８．測量范圍：
介質損耗（tgδ）：０-50％
電容容量（Cx）和加載電壓：
２.5ＫＶ檔：≤ ３00nＦ（ ３00000ｐＦ）
３ＫＶ檔：≤２00nＦ（ ２00000ｐＦ）
５ＫＶ檔：≤ ７6nＦ（ ７6000ｐＦ）
７.５ＫＶ檔：≤ ３4nＦ（ ３4000ｐＦ）
１０ＫＶ檔：≤ ２0nＦ（ ２0000ｐＦ）
９．基本測量誤差：
介質損耗（tgδ）： １％±０.０7％（加載電流２０μＡ～５00ｍＡ）正接
介質損耗（tgδ）： ２％±０.０9％（加載電流　５μＡ～２0μＡ）反接
電容容量 （ Cx）：１.５％±１.５pＦ

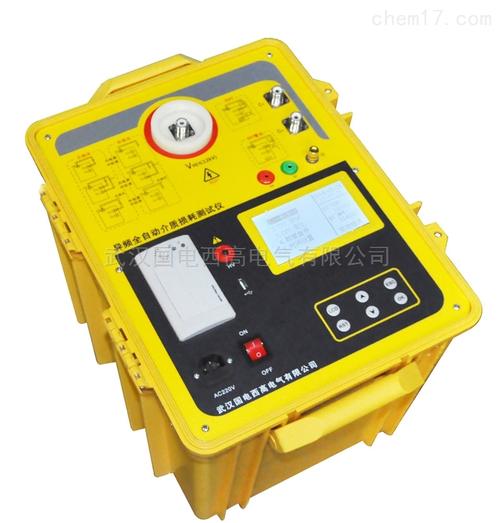

JY變頻介質損耗測試儀

結構
儀器為升壓與測量一體化結構，輸出電壓２.5KＶ～１０ＫＶ五檔可調，以適應各種需要，在測量時無需任何外部設備。接線與ＱＳＩ電橋相似，但比其方便。
圖一為儀器操作面板圖，圖二為儀器接線端面圖。
⑴ 顯示窗————————液晶顯示屏。
⑵ 試驗電壓選擇開關———當開關置于“關”時，儀器無高壓輸出。
⑶ 操作鍵盤———————選擇測量方式、起動、停止、打印等操作。
⑷ 電源插座——————— 保險絲用５Ａ。
⑸ 電源開關———————電源通斷。
⑹ 起動燈————————指示高壓輸出。
⑺ 打印機————————打印測試結果。
★★★★⑻ 接地端子——————使用前，必須將該端子可靠接地！！！
★⑼ 測量電流輸入端ＩＸ———有兩個出線頭，中心頭（紅色，有ＣＸ標記）應與被 試品一端相接，屏蔽頭（黑色，有Ｅ標記）是儀器內部高壓輸出 一個參考端，在 正接法測量時應接地；在反接法測量時應浮空；外接法參見“外接高壓法”。
★⑽ 標準電流輸入端ＩＮ———僅當外接標準電容器進行測量時才用，該端應與外接 標準電容器 一端相連。ＩＮ必須小于１00ｍＡ！！！
⑾ 測量高壓輸出端ＵＨ——只有一個大鐵夾出線頭（有ＵＨ標記），與被試品一端 相接。



注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
