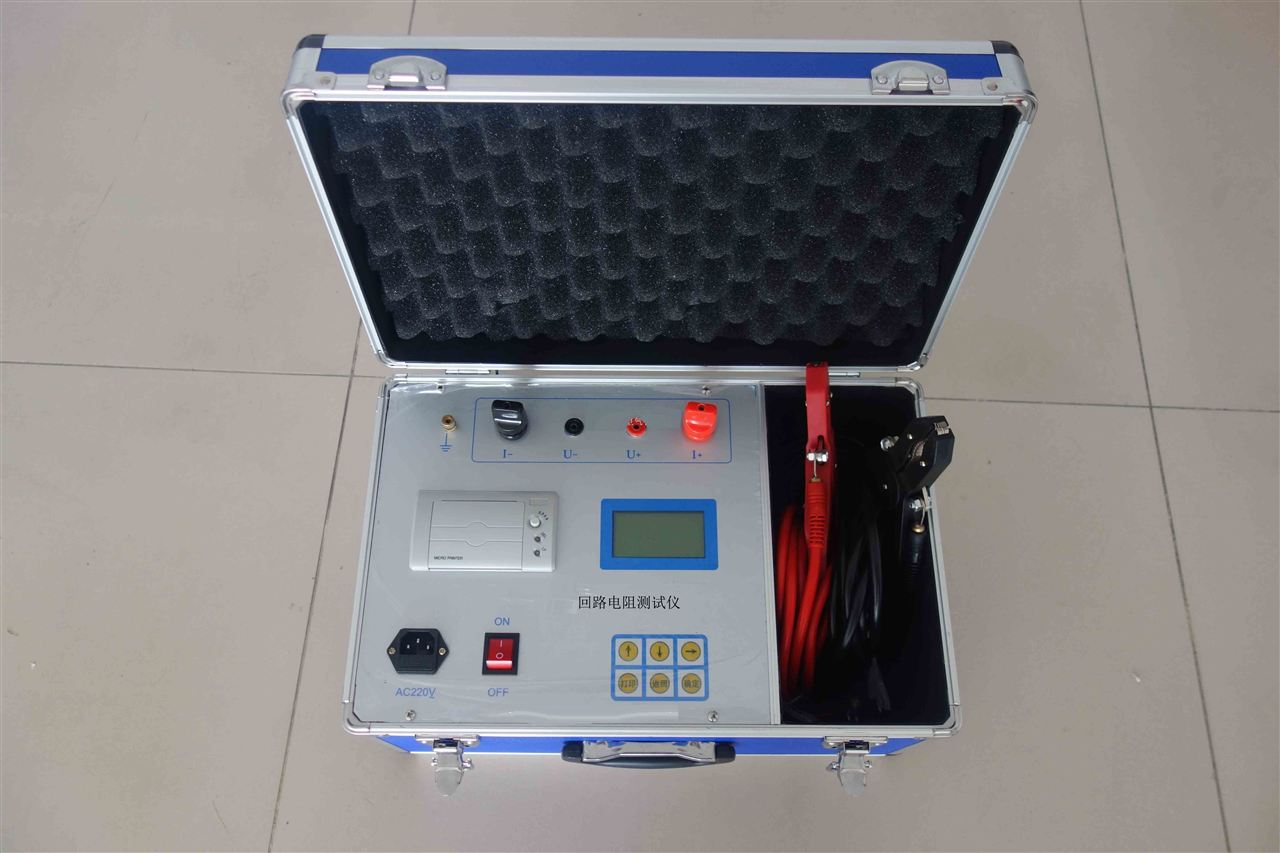

高壓開關回路電阻測試儀
性能特點
1、測試電流大，完全符合有關測試接觸電阻的國家標準要 求。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、測試速度快，5秒左右顯示數據。
6、長時間連續工作，設有過熱保護電路，儀器可靠穩定。
7、操作簡便，重量輕，適合于野外作業。
技術指標
1、測試電流：100A
2、量程： 100A時 0～ 20 mΩ
3、最小分辨率：0.1μΩ
4、準確度： 0.5%±0.2µΩ
5、輸出電壓：最大DC10V
6、工作方式：連續
7、電源：AC220V±10％ 50Hz
8、消耗功率：≤1000W
9、使用溫度：-20℃～40℃
10、相對濕度：≤80%，不結露
11、重量:8.5kg
12、體積:280mm×235mm×270mm
操作程序
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量鍵即可(如電流顯示A值小于100A后，可通過面板電流微調進行校正)。
⒋ 測量顯示值后，需保存數據。
⒌ 測量結束后，請關掉電源。
⒍ 測試鉗請愛護。
使用說明
1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。
2. 接通AC220V電源(注意:電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示"000"(可在未數允許一位數跳動)。
3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示"100.0"時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示"1"表示所測回路超量程)。
4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。
5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
