電纜故障檢測設備-揚州達瑞

電纜故障檢測設備
達瑞電氣為您推薦：

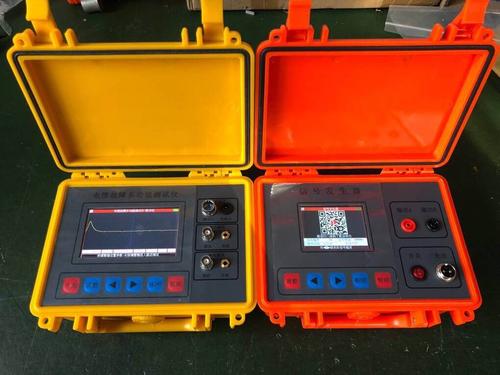

電纜故障檢測儀(英文名稱：Cable Fault Detector)是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試。
技術指標
1．最遠測試距離：32km
2．探測盲區：　1m
3．讀數分辨率：　1m
4．功耗：　5VA
5．使用條件：環境溫度 0℃～+40℃（極限溫度－10℃～+50℃）
相對濕度　40℃（20～90）%RH
大氣壓強　（86～106）Kpa
6．體積：225×165×125mm38．重量：2kg
1傳統的電纜故障檢測方法
1.1測量電阻電橋法
此方法幾十年來幾乎沒有什么變化。對于短路故障、低阻故障,此法測起來甚為方便。電橋法是利用電橋平衡時,對應橋臂電阻的乘積相等,而電纜的長度和電阻成正比的原理進行測試的。
1.2低壓脈沖反射法
低壓脈沖法也稱時域反射法(TDR),指脈沖反射儀在不通過高壓沖擊器的情況下,獨立測量電纜的低阻與斷路故障。
1.3脈沖電壓取樣法
脈沖電壓取樣法又稱沖擊高壓閃絡法,是一種用于測量高阻泄漏與閃絡性故障的測試方法。首先將電纜故障在直流或脈沖高壓信號下擊穿,然后通過記錄放電脈沖在測量點與故障點往返一次所需的時間來測距。脈沖電壓法主要有直流高壓閃絡(直閃法)與沖擊高壓閃絡(沖閃法)兩種方法。
1.4電纜故障定點的傳統方法
①聲測法
此方法是利用故障點在高壓沖擊時的擊穿放電聲音進行精確的定位。
②聲磁同步法
傳統方法
1.1測量電阻電橋法
1.2低壓脈沖反射法
1.3脈沖電壓取樣法
1.4電纜故障定點的傳統方法
①聲測法
此方法是利用故障點在高壓沖擊時的擊穿放電聲音進行精確的定位。
②聲磁同步法
③音頻感應法
在向電纜施加沖擊直流高壓使電纜故障點放電時,會在電纜周圍產生脈沖磁場。在聲測定點時接收到脈沖磁場信號即可認為放電聲音是電纜故障點發出的。
③音頻感應法
此法一般用于檢測低阻故障。其原理是:用1kHz的音頻信號發生器向待測電纜注入音頻電流,使電纜發出電磁波,在地面上接收電磁場信號,并放大,再送入耳機或指示儀表,根據聲響強弱或指示儀表值的大小來確定故障點的位置。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
